Potted toroidal transformers 20 VA up to 300 VA


Datasheet as PDF

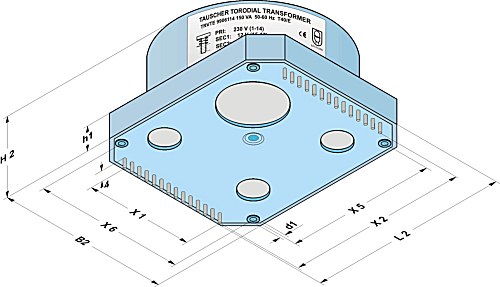

Potted toroidal transformers (TRVTE) in a rectangular housing type VE

ceenergyvde61558_vnk


Potted toroidal transformers


Table


Power

Dimensions in mm

Mounting holes

Central hole

Sagging

Pin dimensions
X2

Pin distance
X1

Number of
pins

Total
weight

B2

L2

H2

h1

X5

X6

d1

20 VA

63

80

44

17,1

50

50

3,4

5,1

SW 7

70

5 x 5

2 x 6

0,50 kg

30 VA

63

80

44

17,1

50

50

3,4

5,1

SW 7

70

5 x 5

2 x 6

0,60 kg

40 VA

74

91

44

17,1

60

60

3,4

5,1

SW 7

80

7 x 5

2 x 8

0,80 kg

50 VA

84

100

44

17,1

70

70

3,4

5,1

SW 7

90

9 x 5

2 x 10

0,90 kg

60 VA

84

100

44

17,1

70

70

3,4

5,1

SW 7

90

9 x 5

2 x 10

0,95 kg

80 VA

94

111

51

17,1

80

80

3,4

6,1

SW 10

100

11 x 5

2 x 12

1,40 kg

100 VA

104

121

56

17,1

90

90

3,4

6,1

SW 10

100

13 x 5

2 x 14

1,70 kg

120 VA

104

121

56

17,1

90

90

3,4

6,1

SW 10

100

13 x 5

2 x 14

1,70 kg

150 VA

104

121

56

17,1

90

90

3,4

6,1

SW 10

100

13 x 5

2 x 14

1,80 kg

200 VA

126

159

73

20

110

110

4,4

8,2

SW 13

139,7

-

-

2,50 kg

250 VA

126

159

73

20

110

110

4,4

8,2

SW 13

139,7

-

-

3,00 kg

300 VA

126

159

73

20

110

110

4,4

8,2

SW 13

139,7

-

-

3,50 kg
