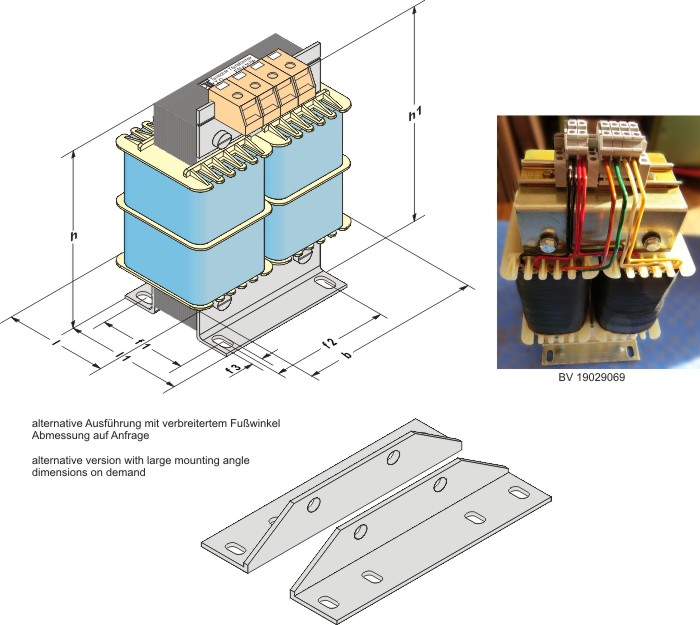

UI-transformers with terminals and mounting angles


Datasheet as PDF

ceclass_HEN61558-o-sm61558_okf-sm


UI-Transformatoren mit Klemmen und Fußwinkel


Alternative version


Terminals:
free wires
litz wires with ferrule
flat plugs 2,8 - 4,8 - 6,3 mm
round plugs
ring cable lugs
customer specified plugs
Block terminals with mini fuse up to 10 A
D-fuses up to 25 A


Table


Type

Type size

Sec
power

Efficiency

Dimensions in mm

Mounting holes

Copper
weight

Total
weight

b

l

l1

h

h1

f1

f2

f3

TUO

UI 60/21

75 VA

83 %

82

47

54

107

150

39

50

4,8

0,39 kg

1,25 kg

TUO

UI 60/21 S

80 VA

84 %

82

47

54

107

150

39

50

4,8

0,39 kg

1,25 kg

TUO

UI 60/31

105 VA

86 %

82

58

64

107

150

49

50

4,8

0,46 kg

1,7 kg

TUO

UI 60/31 S

120 VA

87 %

82

58

64

107

150

49

50

4,8

0,46 kg

1,7 kg

TUO

UI 75/26,5

170 VA

88 %

102

60

68

133

174

50

63

5,8

0,9 kg

2,6 kg

TUO

UI 75/26,5 S

190 VA

90 %

102

60

68

133

174

50

63

5,8

0,9 kg

2,6 kg

TUO

UI 75/41,5

265 VA

89 %

102

75

83

133

174

65

63

5,8

1,0 kg

3,6 kg

TUO

UI 75/41,5 S

300 VA

91 %

102

75

83

133

174

65

63

5,8

1,0 kg

3,6 kg

TUO

UI 90/31,5

330 VA

90 %

122

69

77

158

200

57

76

7,0

1,55 kg

4,5 kg

TUO

UI 90/31,5 S

370 VA

92 %

122

69

77

158

200

57

76

7,0

1,55 kg

4,5 kg

TUO

UI 90/51,5

520 VA

92 %

122

89

97

158

200

77

76

7,0

2,1 kg

6,8 kg

TUO

UI 90/51,5 S

600 VA

93 %

122

89

97

158

200

77

76

7,0

2,1 kg

6,8 kg

TUO

UI 102/36

480 VA

91 %

138

79

84

177

220

66

76

7,0

2,15 kg

6,4 kg

TUO

UI 102/36 S

550 VA

93 %

138

79

84

177

220

66

76

7,0

2,15 kg

6,4 kg

TUO

UI 102/46

600 VA

92%

138

100

105

166

210

87

76

7,0

2,20 kg

7,5 kg

TUO

UI 102/57

700 VA

92 %

138

100

105

177

220

87

76

7,0

2,55 kg

9,2 kg

TUO

UI 102/57 S

800 VA

94 %

138

100

105

177

220

87

76

7,0

2,55 kg

9,2 kg

TUO

UI 114/40

660 VA

92 %

154

83

92

199

245

71

100

7,0

2,7 kg

8,6 kg

TUO

UI 114/40 S

750 VA

94 %

154

83

92

199

245

71

100

7,0

2,7 kg

8,6 kg

TUO

UI 114/64

1050 VA

93 %

154

107

116

199

245

95

100

7,0

3,5 kg

12,9 kg

TUO

UI 114/64 S

1240 VA

95 %

154

107

116

199

245

95

100

7,0

3,5 kg

12,9 kg

TUO

UI 120/41

820 VA

93 %

162

87

97

209

260

69

100

7,0

3,8 kg

10,6 kg

TUO

UI 120/41 S

950 VA

94 %

162

87

97

209

260

69

100

7,0

3,8 kg

10,6 kg

TUO

UI 120/51

1050 VA

93 %

162

97

107

209

260

79

100

7,0

4,45 kg

12,8 kg

TUO

UI 120/51 S

1200 VA

95 %

162

97

107

209

260

79

100

7,0

4,45 kg

12,8 kg

TUO

UI 120/61

1200 VA

94 %

162

107

117

209

260

89

100

7,0

4,65 kg

14,6 kg

TUO

UI 120/61 S

1400 VA

95 %

162

107

117

209

260

89

100

7,0

4,65 kg

14,6 kg

TUO

UI 120/71

1380 VA

94 %

162

117

127

209

260

99

100

7,0

5,2 kg

16,7 kg

TUO

UI 120/71 S

1650 VA

96 %

162

117

127

209

260

99

100

7,0

5,2 kg

16,7 kg

TUO

UI 132/46

1150 VA

94 %

178

96

108

229

274

76

112

10

5,2 kg

14,4 kg

TUO

UI 132/46 S

1380 VA

95 %

178

96

108

229

274

76

112

10

5,2 kg

14,4 kg

TUO

UI 132/60

1400 VA

94 %

178

110

122

229

274

90

112

10

5,5 kg

17,4 kg

TUO

UI 132/60 S

1700 VA

96 %

178

110

122

229

274

90

112

10

5,5 kg

17,4 kg

TUO

UI 132/72

1600 VA

94 %

178

122

134

229

274

102

112

10

5,8 kg

20,0 kg

TUO

UI 132/72 S

2000 VA

96 %

178

122

134

229

274

102

112

10

5,8 kg

20,0 kg

TUO

UI 150/36

1300 VA

94 %

202

92

108

261

311

78

124

10

6,9 kg

16,4 kg

TUO

UI 150/36 S

1500 VA

95 %

202

92

108

261

311

78

124

10

6,9 kg

16,4 kg

TUO

UI 150/52

1700 VA

94 %

202

108

124

261

311

94

124

10

7,3 kg

20,7 kg

TUO

UI 150/52 S

2000 VA

96 %

202

108

124

261

311

94

124

10

7,3 kg

20,7 kg

TUO

UI 150/65

2000 VA

95 %

202

121

137

261

311

107

124

10

8,9 kg

25,7 kg

TUO

UI 150/65 S

2500 VA

96 %

202

121

137

261

311

107

124

10

8,9 kg

25,7 kg

TUO

UI 150/77

2200 VA

94 %

202

133

149

261

311

119

124

10

9,1 kg

28,9 kg

TUO

UI 150/77 S

3000 VA

96 %

202

133

149

261

311

119

124

10

9,1 kg

28,9 kg

TUO

UI 150/92

2400 VA

94 %

202

148

165

261

311

134

124

10

9,3 kg

32,7 kg

TUO

UI 150/92 S

3400 VA

96 %

202

148

165

261

311

134

124

10

9,3 kg

32,7 kg

TUO

UI 150/103

2600 VA

95 %

202

160

176

261

311

145

124

10

9,8 kg

36,0 kg

TUO

UI 150/103 S

3800 VA

97 %

202

160

176

261

311

145

124

10

9,8 kg

36,0 kg

TUO

UI 168/58

2400 VA

95 %

226

124

141

288

338

110

136

10

8,9 kg

27,5 kg

TUO

UI 168/58 S

3000 VA

96 %

226

124

141

288

338

110

136

10

8,9 kg

27,5 kg

TUO

UI 168/75

2800 VA

96 %

226

141

158

288

338

127

136

10

11,4 kg

35,4 kg

TUO

UI 168/75 S

3800 VA

97 %

226

141

158

288

338

127

136

10

11,4 kg

35,4 kg

TUO

UI 168/92

3200 VA

95 %

226

160

175

288

338

144

136

10

12,6 kg

42,0 kg

TUO

UI 168/92 S

4500 VA

97 %

226

160

175

288

338

144

136

10

12,6 kg

42,0 kg

TUO

UI 180/63

3200 VA

95 %

242

136

156

306

355

125

144

10

14,0 kg

37,6 kg

TUO

UI 180/63 S

3900 VA

97 %

242

136

156

306

355

125

144

10

14,0 kg

37,6 kg

TUO

UI 180/78

3600 VA

96 %

242

153

172

306

355

140

144

10

14,7 kg

43,6 kg

TUO

UI 180/78 S

4600 VA

97 %

242

153

172

306

355

140

144

10

14,7 kg

43,6 kg

TUO

UI 180/93

4000 VA

96 %

242

168

187

306

355

155

144

10

16,2 kg

50,6 kg

TUO

UI 180/93 S

5600 VA

97 %

242

168

187

306

355

155

144

10

16,2 kg

50,6 kg

TUO

UI 210/53

4500 VA

96 %

282

136

158

362

420

123

176

12

23,0 kg

50,6 kg

TUO

UI 210/53 S

5600 VA

97 %

282

136

158

362

420

123

176

12

23,0 kg

50,6 kg

TUO

UI 210/63

5000 VA

96 %

282

146

167

362

420

133

176

12

25,6 kg

58,0 kg

TUO

UI 210/63 S

6500 VA

97 %

282

146

167

362

420

133

176

12

25,6 kg

58,0 kg

TUO

UI 210/73

5700 VA

96 %

282

156

177

362

420

143

176

12

27,3 kg

64,0 kg

TUO

UI 210/73 S

7000 VA

97 %

282

156

177

362

420

143

176

12

27,3 kg

64,0 kg

TUO

UI 210/88

6200 VA

96 %

282

173

191

362

420

158

176

12

28,5 kg

73,0 kg

TUO

UI 210/88 S

8400 VA

97 %

282

173

191

362

420

158

176

12

28,5 kg

73,0 kg

TUO

UI 210/103

7100 VA

97 %

282

186

193

362

420

173

176

12

35,4 kg

87,0 kg

TUO

UI 210/103 S

9800 VA

98 %

282

186

193

362

420

173

176

12

35,4 kg

87,0 kg

TUO

UI 210/133

8000 VA

97 %

282

220

236

362

420

203

176

12

38,2 kg

105 kg

TUO

UI 210/133 S

12800 VA

98 %

282

220

236

362

420

203

176

12

38,2 kg

105 kg

TUO

UI 240/83

8000 VA

97 %

322

190

197

412

470

157

196

15

42,0 kg

98,0 kg

TUO

UI 240/83 S

10800 VA

98 %

322

190

197

412

470

157

196

15

42,0 kg

98,0 kg

TUO

UI 240/110

9200 VA

97 %

322

218

225

412

470

184

196

15

44,0 kg

116 kg

TUO

UI 240/110 S

13800 VA

98 %

322

218

225

412

470

184

196

15

44,0 kg

116 kg

TUO

UI 240/140

10000 VA

97 %

322

248

255

412

470

214

196

15

46,5 kg

140 kg

TUO

UI 240/140 S

16000 VA

98 %

322

248

255

412

470

214

196

15

46,5 kg

140 kg

Technical changes and optimisation reserved. All details are guide values, variations are possible.

03/2012
