EI transformers with free wires


Datasheet as PDF
Control, safety and isolating transformer with low inrush current, magnetic axis horizontal

ceclass_HEN61558-o-sm61558_okf-sm

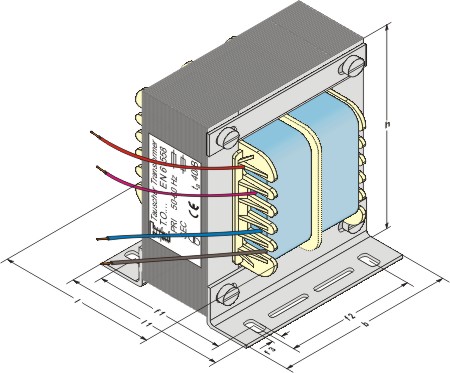

EI transformers with free wires, magnetic axis horizontal


Fields of application


Control transformers conform to IEC / EN 61558-2-2 for power supply in control circuits, distribution circuits, machines and so on, conform to  VDE 00113 / EN 60204,
Isolating transformers conform to IEC / EN 61558-2-4 for general purpose, e.g. safe isolation for devices conform to VDE 0700 / EN 60335,
Safety transformers conform to IEC / EN 61558-2-6 for general purpose with double or enlarged isolation and a max. voltage of 50 V, e.g. for safe isolation for devices conform to VDE 0805 / EN 60950.


Alternative version


Terminals:
litz wires with ferrule
faston receptacle 2,8 - 4,8 - 6,3 mm
round plugs
ring cable lugs
customer specified plugs


Table


Type

Type size

Sec
power

Efficiency

Dimensions in mm

Copper
weight

Total
weight

b

h

l

l1

f1

f2

f3

TEO

EI 130/37,7

310 VA

91 %

105

138

108

88

72

78

5,8

1,7 kg

4,5 kg

TEO

EI 130/37,7 S

345 VA

93 %

105

138

108

88

72

78

5,8

1,7 kg

4,5 kg

TEO

EI 130/47,7

390 VA

92 %

105

138

115

98

82

78

5,8

2,1 kg

5,5 kg

TEO

EI 130/47,7 S

460 VA

94 %

105

138

115

98

82

78

5,8

2,1 kg

5,5 kg

TEO

EI 135/52

385 VA

91 %

113

140

105

102

87

78

5,8

1,3 kg

6,5 kg

TEO

EI 135/52 S

500 VA

94 %

113

140

105

102

87

78

5,8

1,3 kg

6,5 kg

TEO

EI 135/62

420 VA

91 %

113

140

115

112

97

78

5,8

1,4 kg

7,6 kg

TEO

EI 135/62 S

600 VA

94 %

113

140

115

112

97

78

5,8

1,4 kg

7,6 kg

TEO

EI 135/72

480 VA

91 %

113

140

125

122

107

78

5,8

1,5 kg

8,8 kg

TEO

EI 135/72 S

680 VA

94 %

113

140

125

122

107

78

5,8

1,5 kg

8,8 kg

TEO

EI 150N/49,6

510 VA

91 %

125

157

107

104

84

106

7,0

1,65 kg

7,8 kg

TEO

EI 150N/49,6 S

620 VA

94 %

125

157

107

104

84

106

7,0

1,65 kg

7,8 kg

TEO

EI 150N/66,6

600 VA

92 %

125

157

124

121

101

106

7,0

1,75 kg

10,0 kg

TEO

EI 150N/66,6 S

770 VA

95 %

125

157

124

121

101

106

7,0

1,75 kg

10,0 kg

TEO

EI 150N/92,6

700 VA

92 %

125

157

150

147

127

106

7,0

2,2 kg

13,8 kg

TEO

EI 150N/92,6 S

1100 VA

95 %

125

157

150

147

127

106

7,0

2,2 kg

13,8 kg

TEO

EI 150N/125

1600 VA

96 %

125

157

182

179

159

106

7,0

2,7 kg

15,9 kg

TEO

EI 170/56,7

850 VA

93 %

140

176

151

111

91

106

7,0

4,1 kg

12 kg

TEO

EI 170/56,7 S

1050 VA

95 %

140

176

151

111

91

106

7,0

4,1 kg

12 kg

TEO

EI 170/66,6

950 VA

93 %

140

176

161

121

101

106

7,0

4,7 kg

14 kg

TEO

EI 170/66,6 S

1250 VA

96 %

140

176

161

121

101

106

7,0

4,7 kg

14 kg

TEO

EI 170/76,7

1050 VA

93 %

140

176

171

131

111

106

7,0

4,8 kg

15 kg

TEO

EI 170/76,7 S

1400 VA

96 %

140

176

171

131

111

106

7,0

4,8 kg

15 kg

TEO

EI 195/57,7

1300 VA

94 %

180

203

162

128

98

140

10,0

7,2 kg

19 kg

TEO

EI 195/57,7 S

1700 VA

96 %

180

203

162

128

98

140

10,0

7,2 kg

19 kg

TEO

EI 195/70,7

1600 VA

95 %

180

203

175

141

111

140

10,0

8,0 kg

22 kg

TEO

EI 195/70,7 S

2100 VA

96 %

180

203

175

141

111

140

10,0

8,0 kg

22 kg

TEO

EI 195/85,7

1700 VA

95 %

180

203

190

156

126

140

10,0

9,7 kg

27 kg

TEO

EI 195/85,7 S

2600 VA

97 %

180

203

190

156

126

140

10,0

9,7 kg

27 kg

TEO

EI 231/64,7

2100 VA

95 %

209

240

182

145

115

160

12,0

13,7 kg

32 kg

TEO

EI 231/64,7 S

2900 VA

97 %

209

240

182

145

115

160

12,0

13,7 kg

32 kg

TEO

EI 231/80,7

2500 VA

95 %

209

240

198

161

131

160

12,0

14,9 kg

38 kg

TEO

EI 231/80,7 S

3600 VA

97 %

209

240

198

161

131

160

12,0

14,9 kg

38 kg

TEO

EI 231/99,7

2600 VA

95 %

209

240

217

180

150

160

12,0

16,0 kg

44 kg

TEO

EI 231/99,7 S

4200 VA

97 %

209

240

217

180

150

160

12,0

16,0 kg

44 kg

Technical changes and optimisation reserved. All details are guide values, variations are possible.
