Three-phase transformers with small block terminals


Datasheet as PDF
105 VA up to 4200 VA, broad mounting angles

ceclass_HEN61558-o-sm61558_okf-sm


Three-phase transformers with small block terminals


Alternative version


Terminals
free wires
litz wires with ferrule
flat plugs 2,8 - 4,8 - 6,3 mm
round plugs
ring cable lugs
customer specified plugs
block terminals with mini fuse up to 10 A
D-fuses up to 25 A


Table


Type

Type size

Sec
power

Efficiency

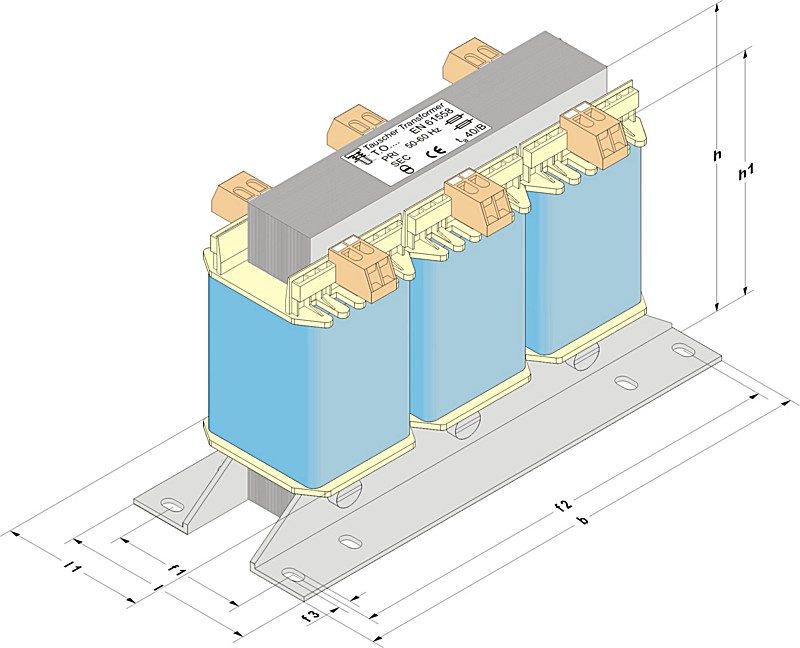

Dimensions in mm

Mounting holes

Copper
weight

Total
weight

b

l

l1

h

h1

f1

f2

f3

TEO

100/100/21

105 VA

84 %

148

47

69

107

140

49

136

4,8

0,70 kg

2,1 kg

TEO

100/100/21 S

125 VA

87 %

148

47

69

107

140

49

136

4,8

0,70 kg

2,1 kg

TEO

100/100/31

150 VA

86 %

148

58

79

107

140

59

136

4,8

0,75 kg

2,8 kg

TEO

100/100/31 S

175 VA

89 %

148

58

79

107

140

59

136

4,8

0,75 kg

2,8 kg

TEO

125/125/26,5

265 VA

89 %

178

60

74,5

133

168

54,5

166

4,8

1,40 kg

4,1 kg

TEO

125/125/26,5 S

295 VA

90 %

178

60

74,5

133

168

54,5

166

4,8

1,40 kg

4,1 kg

TEO

125/125/41,5

370 VA

90 %

178

75

89,5

133

168

69,5

166

4,8

1,65 kg

5,9 kg

TEO

125/125/41,5 S

430 VA

92 %

178

75

89,5

133

168

69,5

166

4,8

1,65 kg

5,9 kg

TEO

150/150/31,5

460 VA

91 %

219

72

100,5

157

190

70,5

201

7,0

2,35 kg

7,0 kg

TEO

150/150/31,5 S

550 VA

92 %

219

72

100,5

157

190

70,5

201

7,0

2,35 kg

7,0 kg

TEO

150/150/51,5

710 VA

92 %

219

92

120,5

157

190

90,5

201

7,0

3,15 kg

10,7 kg

TEO

150/150/51,5 S

850 VA

94 %

219

92

120,5

157

190

90,5

201

7,0

3,15 kg

10,7 kg

TEO

190/190/40

1060 VA

93 %

267

87

109

198

240

79

249

7,0

5,15 kg

14,6 kg

TEO

190/190/40 S

1230 VA

95 %

267

87

109

198

240

79

249

7,0

5,15 kg

14,6 kg

TEO

190/190/64

1400 VA

94 %

267

110

133

198

240

103

249

7,0

6,00 kg

21,0 kg

TEO

190/190/64 S

1850 VA

96 %

267

110

133

198

240

103

249

7,0

6,00 kg

21,0 kg

TEO

220/220/72

2360 VA

94 %

316

127

164

228

280

124

292

10

9,90 kg

32,5 kg

TEO

220/220/72 S

3080 VA

96 %

316

127

164

228

280

124

292

10

9,90 kg

32,5 kg

TEO

250/250/77

3150 VA

95 %

352

139

169

260

320

129

328

10

13,9 kg

45,0 kg

TEO

250/250/77 S

4200 VA

97 %

352

139

169

260

320

129

328

10

13,9 kg

45,0 kg

Technical changes and optimisation reserved. All details are guide values, variations are possible.

03/2012
