M-transformer with pins for PCB, screw mounting
|
|
|
|
Datasheet as PDF
|
|
|
|
Table
|
|
Type
|
Type size
|
Sec.-
power
|
Efficiency
|

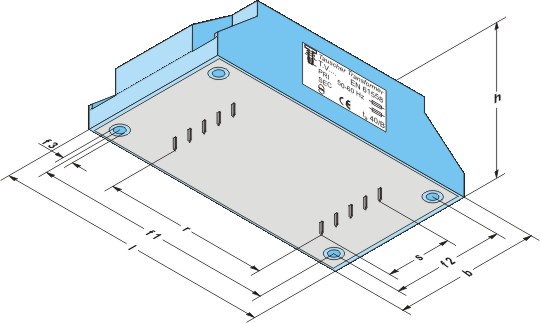

Dimensions in mm
|
Grid
|
Number
of pins
|
Mounting holes
|
Copper-
weight
|
Total
weight
|
|
b
|
l
|
h
|
h2
|
r
|
|
s
|
f1
|
f2
|
f3
|
f
|
|
TMO
|
M 30/7,5
|
0,8 VA
|
45 %
|
30
|
30
|
21
|
-
|
25
|
-
|
5 x 5
|
12
|
-
|
-
|
-
|
-
|
15 g
|
60 g
|
|
TMO
|
M 30/11,3
|
1,3 VA
|
52 %
|
30
|
30
|
24,5
|
-
|
25
|
-
|
5 x 5
|
12
|
-
|
-
|
-
|
-
|
18 g
|
80 g
|
|
TMO
|
M 42/15,7
|
7,5VA
|
65 %
|
42
|
42
|
35
|
36
|
35
|
32,5
|
4 x 5
|
10
|
36
|
36
|
3,5
|
M3
|
56 g
|
220 g
|
|
TMO
|
M 42/15,7 S
|
8,5 VA
|
68 %
|
42
|
42
|
35
|
36
|
35
|
32,5
|
4 x 5
|
10
|
36
|
36
|
3,5
|
M3
|
56 g
|
220 g
|
|
TMO
|
M 55/21,7
|
23 VA
|
77 %
|
55
|
55
|
44,5
|
45,5
|
40
|
-
|
6 x 5
|
14
|
47
|
47
|
3,5
|
M3
|
130 g
|
500 g
|
|
TMO
|
M 55/21,7 S
|
27 VA
|
77 %
|
55
|
55
|
44,5
|
45,5
|
40
|
-
|
6 x 5
|
14
|
47
|
47
|
3,5
|
M3
|
130 g
|
500 g
|
|
TMO
|
M 55/27,7
|
31 VA
|
79 %
|
55
|
55
|
50
|
51
|
40
|
-
|
6 x 5
|
14
|
47
|
47
|
3,5
|
M3
|
140 g
|
630 g
|
|
TMO
|
M 55/27,7 S
|
35 VA
|
82 %
|
55
|
55
|
50
|
51
|
40
|
-
|
6 x 5
|
14
|
47
|
47
|
3,5
|
M3
|
140 g
|
630 g
|
|
TMO
|
M 65/27,8
|
50 VA
|
83 %
|
65
|
65
|
55
|
56
|
45
|
-
|
7 x 5
|
16
|
56
|
56
|
4,5
|
M4
|
235 g
|
900 g
|
|
TMO
|
M 65/27,8 S
|
57 VA
|
85 %
|
65
|
65
|
55
|
56
|
45
|
-
|
7 x 5
|
16
|
56
|
56
|
4,5
|
M4
|
235 g
|
900 g
|
|
TMO
|
M 65/37
|
65 VA
|
84 %
|
65
|
65
|
65
|
66
|
45
|
-
|
7 x 5
|
16
|
56
|
56
|
4,5
|
M4
|
260 g
|
1130 g
|
|
TMO
|
M 65/37 S
|
75 VA
|
87 %
|
65
|
65
|
65
|
66
|
45
|
-
|
7 x 5
|
16
|
56
|
56
|
4,5
|
M4
|
260 g
|
1130 g
|
|
TMO
|
M 74/33,5
|
85 VA
|
86 %
|
74
|
74
|
64
|
66
|
52,5
|
-
|
8 x 5
|
18
|
64
|
64
|
4,5
|
M4
|
365 g
|
1400 g
|
|
TMO
|
M 74/33,5 S
|
95 VA
|
88 %
|
74
|
74
|
64
|
66
|
52,5
|
-
|
8 x 5
|
18
|
64
|
64
|
4,5
|
M4
|
365 g
|
1400 g
|
|
TMO
|
M 74/40,5
|
100 VA
|
87 %
|
74
|
74
|
71
|
73
|
52,5
|
-
|
8 x 5
|
18
|
64
|
64
|
4,5
|
M4
|
420 g
|
1700 g
|
|
TMO
|
M 74/40,5 S
|
115 VA
|
88 %
|
74
|
74
|
71
|
73
|
52,5
|
-
|
8 x 5
|
18
|
64
|
64
|
4,5
|
M4
|
420 g
|
1700 g
|
|
TMO
|
M 85/33,5
|
110 VA
|
87 %
|
85
|
85
|
62
|
64
|
55
|
-
|
9 x 5
|
20
|
75
|
75
|
4,5
|
M4
|
390 g
|
1900 g
|
|
TMO
|
M 85/33,5 S
|
125 VA
|
89 %
|
85
|
85
|
62
|
64
|
55
|
-
|
9 x 5
|
20
|
75
|
75
|
4,5
|
M4
|
390 g
|
1900 g
|
|
TMO
|
M 85/46,5
|
145 VA
|
87 %
|
85
|
85
|
75
|
77
|
55
|
-
|
9 x 5
|
20
|
75
|
75
|
4,5
|
M4
|
440 g
|
2500 g
|
|
TMO
|
M 85/46,5 S
|
170 VA
|
90 %
|
85
|
85
|
75
|
77
|
55
|
-
|
9 x 5
|
20
|
75
|
75
|
4,5
|
M4
|
440 g
|
2500 g
|
|
TMO
|
M 102/36,5
|
190 VA
|
90 %
|
102
|
102
|
71
|
73
|
67,5
|
-
|
11 x 5
|
24
|
91
|
91
|
5,5
|
M5
|
660 g
|
2900 g
|
|
TMO
|
M 102/36,5 S
|
220 VA
|
91 %
|
102
|
102
|
71
|
73
|
67,5
|
-
|
11 x 5
|
24
|
91
|
91
|
5,5
|
M5
|
660 g
|
2900 g
|
|
TMO
|
M 102/54
|
250 VA
|
90 %
|
102
|
102
|
89
|
91
|
67,5
|
-
|
11 x 5
|
24
|
91
|
91
|
5,5
|
M5
|
820 g
|
4200 g
|
|
TMO
|
M 102/54 S
|
325 VA
|
93 %
|
102
|
102
|
89
|
91
|
67,5
|
-
|
11 x 5
|
24
|
91
|
91
|
5,5
|
M5
|
820 g
|
4200 g
|
|
Technical changes and optimization reserved
|
01/2010
|
|
|
|
|
|
