EI-transformers with pins and bobbin


Datasheet as PDF

cesymb-EN-61558symb-EN-61558-okf61558_vnkf61558_kfclass_H

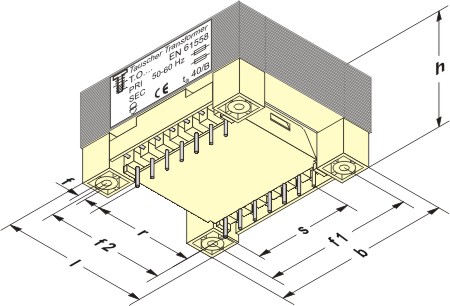

EI-printtransformers with  bobbing


Table


Type

Type size

Sec
power

Efficiency

Dimensions in mm

Pin grid

Number
of pins

Mounting holes

Copper
weight

Total
weight

l

b

h

r

alt.

s

f1

f2

f

TEO

EI 42/14,8

5 VA

63 %

42

35,4

30,2

25

-

5 x 5

12

35

28

2,4

30 g

170 g

TEO

EI 48/16,8

9 VA

69 %

48

43

35

27,5

30

5 x 5

12

40

32

2,4

50 g

260 g

TEO

EI 48/16,8 S

11 VA

71 %

48

43

35

27,5

30

5 x 5

12

40

32

2,4

50 g

260 g

TEO

EI 48/20,5

12 VA

71 %

48

43

38,6

27,5

30

5 x 5

12

40

32

2,4

60 g

330 g

TEO

EI 48/20,5 S

13 VA

74 %

48

43

38,6

27,5

30

5 x 5

12

40

32

2,4

60 g

330 g

TEO

EI 54/18,8

16 VA

73 %

54

45,5

39,7

30

32,5

6 x 5

14

45

36

2,4

80 g

390 g

TEO

EI 54/18,8 S

17 VA

76 %

54

45,5

39,7

30

32,5

6 x 5

14

45

36

2,4

80 g

390 g

TEO

EI 60/21

22 VA

77 %

60

50

43,4

32,5

35

6 x 5

14

50

40

2,4

96 g

520 g

TEO

EI 60/21 S

25 VA

81 %

60

50

43,4

32,5

35

6 x 5

14

50

40

2,4

96 g

520 g

TEO

EI 60/25,5

26 VA

79 %

60

50

48

32,5

35

6 x 5

14

50

40

2,4

110 g

600 g

TEO

EI 60/25,5 S

32VA

82 %

60

50

48

32,5

35

6 x 5

14

50

40

2,4

110 g

600 g

Technical changes and optimisation reserved. All details are guide values, variations are possible.
