PM-transformer with pins for PCB, screw mounting
|
|
|
|
Datasheet as PDF
|
|
|
|
Table
|
|
Type
|
Type size
|
Sec.-
power
|
Efficiency
|

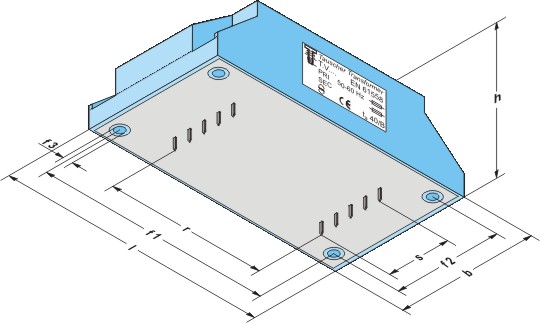

Dimensions in mm
|
Grid
|
Number
of pins
|
Mounting holes
|
Copper-
weight
|
Total
weight
|
|
b
|
l
|
h
|
h2
|
r
|
|
s
|
f1
|
f2
|
f3
|
f
|
|
TMO
|
MD 42/15,7
|
8,5 VA
|
65 %
|
42
|
48
|
35
|
36
|
35
|
32,5
|
4 x 5
|
10
|
42
|
36
|
2,6
|
M2,5
|
65 g
|
265 g
|
|
TMO
|
MD 42/15,7 S
|
9,5 VA
|
69 %
|
42
|
48
|
35
|
36
|
35
|
32,5
|
4 x 5
|
10
|
42
|
48
|
2,6
|
M2,5
|
65 g
|
265 g
|
|
TMO
|
PM 61/21,7
|
26 VA
|
77 %
|
61
|
61
|
45
|
46
|
40
|
-
|
6 x 5
|
14
|
53
|
53
|
3,5
|
M3
|
135 g
|
630 g
|
|
TMO
|
PM 61/21,7 S
|
30 VA
|
79 %
|
61
|
61
|
45
|
46
|
40
|
-
|
6 x 5
|
14
|
53
|
53
|
3,5
|
M3
|
135 g
|
630 g
|
|
TMO
|
PM 61/27,8
|
33 VA
|
79 %
|
61
|
61
|
50
|
51
|
40
|
-
|
6 x 5
|
14
|
53
|
53
|
3,5
|
M3
|
140 g
|
770 g
|
|
TMO
|
PM 61/27,8 S
|
38 VA
|
82 %
|
61
|
61
|
50
|
51
|
40
|
-
|
6 x 5
|
14
|
53
|
53
|
3,5
|
M3
|
140 g
|
770 g
|
|
TMO
|
PM 72/27,8
|
55 VA
|
82 %
|
72
|
72
|
56
|
57
|
45
|
-
|
7 x 5
|
16
|
62
|
62
|
4,5
|
M4
|
235 g
|
1120 g
|
|
TMO
|
PM 72/27,8 S
|
63 VA
|
85 %
|
72
|
72
|
56
|
57
|
45
|
-
|
7 x 5
|
16
|
62
|
62
|
4,5
|
M4
|
235 g
|
1120 g
|
|
TMO
|
PM 72/37
|
72 VA
|
84 %
|
72
|
72
|
65
|
66
|
45
|
-
|
7 x 5
|
16
|
62
|
62
|
4,5
|
M4
|
275 g
|
1450 g
|
|
TMO
|
PM 72/37 S
|
85 VA
|
87 %
|
72
|
72
|
65
|
66
|
45
|
-
|
7 x 5
|
16
|
62
|
62
|
4,5
|
M4
|
275 g
|
1450 g
|
|
TMO
|
PM 82/33,5
|
96 VA
|
86 %
|
82
|
82
|
65
|
66
|
52,5
|
-
|
8 x 5
|
18
|
72
|
72
|
4,5
|
M4
|
360 g
|
1730 g
|
|
TMO
|
PM 82/33,5 S
|
105 VA
|
88 %
|
82
|
82
|
65
|
66
|
52,5
|
-
|
8 x 5
|
18
|
72
|
72
|
4,5
|
M4
|
360 g
|
1730 g
|
|
TMO
|
PM 82/40,5
|
115 VA
|
86 %
|
82
|
82
|
72
|
73
|
52,5
|
-
|
8 x 5
|
18
|
72
|
72
|
4,5
|
M4
|
410 g
|
2060 g
|
|
TMO
|
PM 82/40,5 S
|
130 VA
|
89 %
|
82
|
82
|
72
|
73
|
52,5
|
-
|
8 x 5
|
18
|
72
|
72
|
4,5
|
M4
|
410 g
|
2060 g
|
|
TMO
|
PM 95/33,5
|
127 VA
|
86 %
|
95
|
95
|
63
|
64
|
55
|
-
|
9 x 5
|
20
|
85
|
85
|
4,5
|
M4
|
380 g
|
2300 g
|
|
TMO
|
PM 95/33,5 S
|
140 VA
|
89 %
|
95
|
95
|
63
|
64
|
55
|
-
|
9 x 5
|
20
|
85
|
85
|
4,5
|
M4
|
380 g
|
2300 g
|
|
TMO
|
PM 95/46,5
|
165 VA
|
88 %
|
95
|
95
|
76
|
77
|
55
|
-
|
9 x 5
|
20
|
85
|
85
|
4,5
|
M4
|
450 g
|
3200 g
|
|
TMO
|
PM 95/46,5 S
|
190 VA
|
90 %
|
95
|
95
|
76
|
77
|
55
|
-
|
9 x 5
|
20
|
85
|
85
|
4,5
|
M4
|
450 g
|
3200 g
|
|
TMO
|
PM 114/36,5
|
220 VA
|
89 %
|
114
|
114
|
72
|
73
|
67,5
|
-
|
11 x 5
|
24
|
102
|
102
|
5,5
|
M5
|
680 g
|
3700 g
|
|
TMO
|
PM 114/36,5 S
|
240 VA
|
91 %
|
114
|
114
|
72
|
73
|
67,5
|
-
|
11 x 5
|
24
|
102
|
102
|
5,5
|
M5
|
680 g
|
3700 g
|
|
TMO
|
PM 114/54
|
300 VA
|
90 %
|
114
|
114
|
90
|
91
|
67,5
|
-
|
11 x 5
|
24
|
102
|
102
|
5,5
|
M5
|
810 g
|
5200 g
|
|
TMO
|
PM 114/54 S
|
350 VA
|
92 %
|
114
|
114
|
90
|
91
|
67,5
|
-
|
11 x 5
|
24
|
102
|
102
|
5,5
|
M 5
|
810 g
|
5200 g
|
|
Technical changes and optimization reserved
|
01/2010
|
|
|
|
|
|
